Fungsi Injektor EFI & Cara Kerjanya

Fungsi Injektor EFI & Cara Kerjanya - Injektor merupakan salah satu komponen penting pada sistem bahan bakar EFI (Electronic Fuel Injection).

Fungsi Injektor Pada Sistem EFI

Injektor pada mesin injeksi berfungsi untuk menyemprotkan bahan bakar (bensin) ke dalam ruang bakar dengan cara merubah partikel bensin menjadi kabut.

Lubang kecil yang terdapat pada injektorlah yang mengubah bahan bakar menjadi bentuk kabut, dengan proses pengkabutan bensin tersebut maka menyebabkan bahan bakar menjadi mudah terbakar di dalam ruang bakar.

Bensin yang mengalir ke injektor akibat adanya tekanan dari pompa bensin (fuel pump). Jadi tanpa adanya fuel pump injektor tidak dapat berfungsi dengan normal.

Yang perlu diketahui, masing - masing injektor mempunyai kapasitas penyemprotan dalam satu menit. Spek injektor pada setiap mesin berbeda - beda.

Bagian - Bagian Injektor Dapat Dilihat Pada Gambar Dibawah Ini

Komponen Injektor

Macam sistem injeksi ditinjau dari letak injektornya :

• TBI (Throttle Body Injection)

• MPI (Multi Point Injection)

• GDI (Gasoline Direct Injection)

• SPI (Single Point Injector)

Cara Kerja Injektor Pada Sistem EFI

Injektor mulai bekerja ketika kunci kontak  ON mesin mati, dimana fuel pump mulai mengalirkan bahan bakar bertekanan tinggi menuju injektor. Ketika mesin mulai dinyalakan ada aliran listrik dari ECU menuju injektor.

Aliran listrik ini akan mengaktifkan medan magnet pada gulungan selenoid lalu menyebabkan pluger yang terbuat dari besi menuju medan magnet.

Medan Magnet

Plunger ini terhubung langsung dengan katup pada ujung injektor, sehingga ketika plunger bergerak, katup akan terbuka dan bahan bakar bertekanan tinggi akan keluar. Tekanan bahan bakar yang tinggi ini menyebabkan bahan bakar keluar dengan bentuk kabut.

Banyak sedikitnya bahan yang keluar melalui injektor dikontrol oleh ECU (Electronic Control Unit). ECU menghitung dasar waktu injeksi bahan bakar, dan menghitung secara tepat lamanya waktu injeksi bahan bakar berdasarkan :

• 1. Jumlah udara yang masuk dan putaran mesin

• 2. Temperatur pendingin mesin sinyal umpan balik dari oxygen sensor selama close-loop-control

• 3. Kondisi laju kendaraan termasuk akselerasi dan deselerasi

• 4. Status pengisian battery, dengan tujuan mengontrol injector melalui sinyal pulsa yang konstan. Tekanan injeksi dikontrol agar tetap konstan.

Kemudian jumlah bahan bakar yang dinjeksikan akan ditentukan berdasarkan lamanya waktu penginjeksian bahan bakar melalui kerja solenoid yang menahan needle valve agar terbuka, menggunakan Pulse Width Modulation (PWM) yang dikirim dari ECU.

Semakin lama waktu injeksi bahan bakar (pulse width semakin lama) maka bahan bakar yang disemprotkan oleh injector juga akan semakin banyak. Berdasarkan keterangan diatas, maka dapat disimpulkan bahwa kerja sistem injeksi bahan bakar elektronik adalah injeksi dipengaruhi oleh injector.

Banyaknya bahan bakar yang disemprotkan ditentukan oleh lamanya waktu injeksi oleh injector yang dihitung oleh ECU berdasarkan kwantitas udara yang masuk, dan kondisi laju kendaraan. Injektor akan menyemprotkan bahan bakar ketika mesin berputar sebanyak 2x (2 putaran : 1 injeksi).

Misalkan ketika mesin berputar pada 5000 RPM maka bahan bakar akan disemprotkan sebanyak 2500x dalam 1 menit (5000 RPM : 2500 CPM). Injektor akan terbuka & tertutup pada 1 siklus 4 tak. Jadi dalam siklus injektor terdapat 2 proses yaitu buka & tutup.

Cara Mengoptimalkan Kecepatan Unduhan Game Steam di Windows 10

Anda ingin bermain dan tidak menghabiskan waktu menunggu permainan Steam Anda untuk memperbarui atau mengunduh. Jika koneksi internet Anda buruk, Anda dapat mengunduh selama berhari-hari. Cari tahu bagaimana cara meningkatkan kecepatan pengunduhan Steam dan Anda tidak harus menderita.



Kiat-kiat ini akan membantu Anda mengoptimalkan bandwidth dari ISP Anda dan juga koneksi Steam sendiri ke

Menjalankan Linux Dari USB Flashdisk: Apakah Anda Sudah Melakukannya Dengan Benar

Anda mungkin pernah mendengar tentang pratinjau dan menginstal Linux dari drive USB, tetapi apakah Anda tahu bahwa Anda juga dapat menyimpan data di antara penggunaan atau bahkan menjalankan instalasi Linux permanen penuh pada USB Flashdisk? Ini dapat memiliki manfaat besar untuk produktivitas Anda, terutama jika Anda seorang pekerja jarak jauh, atau tidak mampu membeli PC Anda sendiri.

Jenis - Jenis Sistem Pelumasan Mesin & Cara Kerjanya

Jenis - Jenis Sistem Pelumasan Mesin & Cara Kerjanya - Terdapat beberapa jenis sistem pelumasan mesin pada kendaraan.

Berikut Jenis - Jenis Sistem Pelumasan Mesin Dan Cara Kerjanya

1. Sistem Pelumasan Percik (Circulating Splash System)

Sistem pelumasan percik adalah sistem pelumasan dengan memanfaatkan gerakan dari bagian yang bergerak untuk memercikan minyak pelumas ke bagian-bagian yang memerlukan pelumasan.

Oli yang terpercik akan melumasi bagian-bagian yang bergerak di sekitarnya. Bagian lainnya dilumasi oleh percikan oli yang terkumpul dan dengan gaya beratnya mengalir melalui saluran-saluran oli.

Bagian atas silinder, piston dan pena piston lebih banyak dilumasi oleh kabut dari percikan itu sendiri. Kabut-kabut ini ditimbulkan oleh putaran dari batang piston / stang seher. Pada pelumasan  percik harus memiliki :

• Batas oli yang tetap dan tepat di dalam panci oli

• Oli yang sesuai untuk percikan yang baik

Sistem pelumasan percik

Cara Kerja Sistem Pelumasan Percik

Saat mesin hidup, poros engkol berputar, bagian poros engkol yang menyerupai sendok membawa minyak pelumas dan akhirnya minyak pelumas memercik ke atas melumasi dinding silinder.

2. Sistem Pelumasan Kombinasi Percik & Tekan (Internal Force Feed And Splash System)

Sistem ini pompa oli langsung mensuplai oli ke saluran utama dalam blok mesin. Dari saluran utama, oli ditekan melalui saluran-saluran ke bantalan-bantalan utama (main bearings), bantalan batang piston (connecting rod bearings), bantalan poros kem (cam shaft bearings) poros lengan penekan (rocker arm shaft), saringan (filter) dan unit pengindera (oil sending unit).

Sehingga penggunaan oli samping/campur ini lebih efektif sesuai kebutuhan mesin. Sistem pelumasan ini digunakan pada mesin 2 tak. Oli samping/campur yang masuk ke dalam ruang engkol tergantung dari jumlah putaran dan pembukaan katup masuk (Reet Valve). Keluarnya oli dari bantalan-bantalan menghasilkan kabut yang melumasi dinsing silinder atas, piston dan pena piston.

Sistem Pelumasan Kombinasi Percik & Tekan

Cara Kerja Sistem Pelumasan Kombinasi Percik & Tekan

Saat mesin hidup handle gas ditarik, maka bensin mengalir ke karburator.

Seiring dengan tarikan handle gas pompa oli berputar yang menyebabkan oli samping / campur ditangki terhisap dan ditekan menuju ruang engkol melalui saluran dibelakang karburator.

Bensin dan oli samping/campur menjadi satu di belakang karburator yang selanjutnya masuk kedalam ruang engkol dan melumasi bagian-bagian yang bergerak.

3. Sistem Pelumasan Campur (Mixing System)

Sistem pelumasan campur adalah salah satu sistem pelumasan mesin dengan cara mencampur langsung minyak pelumas (oli campur/samping) dengan bahan bakar (bensin) sehingga antara minyak pelumas dan bahan bakar bercampur di tangki bahan bakar. Sistem ini dapat ditemukan terbatas pada kendaraan sepeda motor 2 langkah jenis scooter.

Sifat - sifat sistem pelumasan campur :

• Tangki bahan bakar berada diatas mesin/ lebih tinggi dari mesin (pengaliran bahan bakar dengan gaya gravitasi)

• Sistem pelumasan jenis oli yang paling sederhana

• Pemakaian oli boros, timbul  polusi udara tinggi

• Dipergunakan pada motor 2 Tak dengan kapasitas kecil.

• Menggunakan oli khusus 2 Tak yang bersifat mencampur baik dengan bensin dengan campuran 2% � 4% oli samping.

Sistem Pelumasan Campur

Keterangan :

• 1. Campuran bensin dan oli samping

• 2. Kran bensin

• 3. Karburator

• 4. Ruang engkol

Cara Kerja Sistem Pelumasan Campur

Pada saat kran bensin (2) dibuka, maka campuran bensin dan oli samping (1) akan mengalir menuju karburator (3) di karburator bensin

Oli samping dan udara bercampur membentuk campuran yang homogen dan masuk kedalam ruang engkol

Selanjutnya campuran baensin dan oli samping akan melumasi bagian mesin yang berada di ruang engkol dan didinding silinder.

4. Sistem Pelumasan Tekanan Penuh (Full Internal Force Feed System)

Sistem ini selangkah lebih maju dari sistem terdahulu. Sistem pelumasan ini sangat cocok untuk melumasi bagian-bagian mesin yang sangat presisi. Aliran minyak pelumas tergantung pada jumlah putaran mesin, hal ini dikarenakan pompa oli diputarkan oleh mesin.

Sistem pelumasan ini digunakan pada mesin 4 tak dan memiliki kelebihan pelumasan merata dan teratur. Minyak pelumas yang telah melumasi bagian-bagian mesin akan kembali ke karter kembali.

Sistem Pelumasan Tekan

Cara Kerja Sistem Pelumasan Tekan

Minyak pelumas di karter dihisap dan ditekan oleh pompa oli melalui strainer dan dipompakan menuju bagian-bagian yang dilumasi yang sebelumnya disaring oleh filter oli.

Oli tidak saja ditekan saja ke crankshat bearing, rocker arm shaft, filter dan sending unit, tetapi oli dialirkan juga oleh pompa ke bantalan pena piston. Bantalan pena piston dilumasi melalui saluran dalam batang penggerak piston.

Dinding silinder dan piston dilumasi oleh pengeluaran oli dari bantalan pena piston atau bantalan batang penggerak piston. Minyak pelumas yang telah melumasi bagian-bagian yang dilumasi akan kembali ke karter.

Lucky Number 17 Yumz Day di The Yumz

Karena masih dalam masa self-lockdown akibat corona, kami pun menjadi punya banyak waktu untuk menceritakan kulineran kami di Jakarta ini. Salah satunya adalah resto yang masih anggota dari Imperial Group, yaitu The Yumz. Restoran yang dibuka sejak tahun 2015 ini merupakan restoran yang memadukan makanan gaya Asian dan Western. Dengan konsep open kitchen, dimana pengunjung bisa melihat koki memasak, The Yumz mencoba menarik para konsumen yang sering main ke mall.

Perkenalan kami dengan The Yumz pun tidak direncanakan. Sebetulnya sih kami tidak berencana makan di mall. Apa boleh buat karena sudah jam makan malam dan jalanan macet, maka kami pun mencari tempat makan di Mal Artha Gading. Dan saat melewati The Yumz, mata mamak-mamak ini pun cepat sekali melihat tulisan hanya Rp 17.000,00 saja. Ternyata setiap tanggal 17, The Yumz mengadakan promo di beberapa menu.

Promo tanggal 17

Kami pun jadi penasaran untuk mencoba. Menu yang kami makan saat itu adalah cheese baked rice dan claypot rice, yang ternyata merupakan menu andalan di The Yumz. Dengan lauk dimasak ala Asian, diatasnya diberikan keju mozarella, rasanya nasi yang kami makan terasa nikmat sekali. Kalau kata papa, ini kayak risotto.

Claypot Mongolian Beef

Claypot Chicken rice

Selain nasi, The Yumz juga ada mie dan makanan lainnya. Kami pernah mencoba spaghetty, nasi goreng cabe ijo, dan mie ayamnya. Hanya saja, kalau menurut kami, yang paling enak adalah cheese baked rice dan claypot rice.

Cheese Baked rice chicken chop.

Walaupun makanannya enak, The Yumz mempunyai satu kelemahan, yaitu lambatnya penyajian makanan. Entah karena manajemennya yang kurang baik atau karena kurangnya pelayan yang ada, sehingga seringkali kami melihat complain dari orang lain yang sudah lama menunggu makanannya, termasuk kami. Pelayannya pun kurang informatif dalam menyampaikan promo ataupun menu yang ada.

Chicken Teriyaki cheese baked rice.

Untuk menyiasati kekurangan The Yumz, saran kami sih baca menu dan keterangan yang ada. Jangan lupa bertanya di awal supaya gak repot memanggil pelayannya.

Sambil menulis artikel ini, rasanya pengen jalan-jalan lagi ke The Yumz di tanggal 17. The Yumz ada di Mal Artha Gading, Lippo Mall Kemang Village, Pejaten Village, Summarecon Mall Serpong, Tangcity Mall, dan Transpark Mall Bintaro. Semoga corona segera berlalu, sehingga kita bisa jalan-jalan lagi dan perekonomian pun kembali membaik.

Snow ice-nya enak juga loh.

Sekilas Info

The Yumz

Website: www.impgroup.co.id

Mal Artha Gading lantai 2

Telepon: 021-45864120

Jam operasional: 10.00 – 22.00

Tetap Bugar di Rumah Dengan 5 Aplikasi Latihan & Tips Latihan Gratis Ini

Anda tidak perlu pergi ke gym atau jogging di sekitar taman untuk menjaga kebugaran Anda. Latihan di rumah ini membuat Anda tetap sehat saat berada di dalam ruangan, tanpa peralatan mewah.



Saat Anda dipaksa untuk tidak keluar, Anda tidak perlu berhenti bergerak. Bahkan, pejabat kesehatan mengatakan bahwa tetap bugar dan sehat akan memastikan sistem kekebalan tubuh Anda dapat melawan virus

Cara Mengunci/Membuka Kunci Ponsel Android Dengan Suara Anda Menggunakan Google Assistant

Pernah Anda bertanya-tanya apakah kemampuan hands-free asisten suara Google meluas ke membuka kunci ponsel cerdas Anda? Google Assistant dapat melakukan banyak hal menggunakan perintah suara termasuk membuka kunci ponsel cerdas dengan Voice Match tergantung pada versi Android Anda.



Kami akan menjelaskan trik bagus ini, serta apakah perangkat Android Anda mengizinkannya, dalam panduan ini

Cara Mengukur Kebengkokan Poros & Run Out Menggunakan Dial Indikator

Cara Mengukur Kebengkokan Poros & Run Out Menggunakan Dial Indikator - Untuk mengukur run out dengan mengukur kebengkokan menggunakan alat ukur mekanik Dial Indikator, alat ini mempunyai tingkat ketelitian yang sangat kecil 0,01 mm. Ini merupakan sesuatu yang sangat kecil, proses pengukuran yang tidak benar akan berdampak pada hasil pengukuran. Karena mengukur run out dan kebengkokan berbeda maka untuk rumus yang digunakan juga berbeda, harus dapat membedakan cara mengukur Run Out dan mengukur kebengkokan.

Berikut Cara Mengukur Kebengkokan Poros Dan Run Out Menggunakan Dial Indikator

Cara Mengukur Run Out Menggunakn Dial Indikator

Run out adalah pengukuran keolengan benda yang diukur pada posisi samping pada benda - benda yang berputar. Contoh pengukuran run out pada komponen - komponen dimobil yaitu flywheel, piringan rem cakram dan sejenisnya.

• 1. Siapkan dial indikator yang akan digunakan

• 2. Bersihkan bahan atau benda kerja yang akan diukur

• 3. Letakan dial indikator pada posisi yang tepat / pas (skala dial gauge dapat dibaca dengan jelas)

Meletakan Dial Indikator

• 4. Sentuhkan bidang sentuh dial gauge (spindel) pada permukaan benda

• 5. Tekan dial gauge sampai jarum panjang bergerak 1 atau 2 x putaran penuh

• 6. Kalibrasi alat dengan cara setting angka nol (putar angka nol ke arah jarum berhenti)

• 7. Beri tanda titik atau strip menggunakan tipe x atau spidol pada benda yang diukur (digunakan sebagai acuan titik awal ketika memutar benda kerja)

• 8. Putar perlahan benda yang sedang di ukur sebanyak 1x putaran

• 9. Perhatikan gerakan jarum panjang pada skala dial indikator

Cara Membaca Hasil Pengukuran Run Out

Perhatikan gambar dibawah ini :

( + ) + ( - )

Keterangan :

• ( + ) merupakan hasil jarum panjang putaran dial gauge tertinggi ke kiri

• ( - ) merupakan hasil putaran jarum panjang dial gauge tertinggi ke kanan

Contoh :

Misal hasil pengukuran menggunakan Dial Indikator ke kiri adalah 0,10 mm. Sedangkan yang ke kanan adalah 0,10 mm. Maka pengukuran Run Out didapatkan hasil 0,10 mm + 0,10 mm = 0,20 mm.

Cara Mengukur Kebengkokan Poros Menggunakan Dial Indikator

Kebengkokan adalah pengukuran yang dilakukan untuk pada sebuah batang (poros) yang mempunyai gaya gerak aksial, perbedaannya dengan run out hanya pada gerak aksialnya (gaya keatas). Contoh pengukuran kebengkokan yaitu pada batang poros camshaft,  batang poros crankshaft dan sejenisnya.

• 1. Siapkan alat yang akan digunakan

• 2. Bersihkan bahan yang akan diukur (Pastikan tidak ada karat ataupun kotoran yang menempel)

• 3. Letakkan V - Block pada tempat yang rata

• 4. Letakkan poros pada V - Block dengan baik dan benar (bila perlu coba diputar-putar menggunakan tangan)

Meletakan Poros Pada V-Block

• 5. Sentuhkan bidang sentuk dial gauge pada permukaan poros

• 6. Tekan sampai jarum panjang bergerak 1 atau 2 x putaran penuh)

• 7. Setting angka nol (putar angka nol ke arah jarum berhenti)

• 8. Beri tanda titik atau strip pada benda yang diukur

• 9. Putar perlahan poros menggunakan tangan

• 10. Perhatikan hasil pengukurannya pada dial gauge.

Cara Membaca Hasil Pengukuran Kebengkokan Poros

( + ) + ( - )
2

Keterangan:

• ( + ) merupakan hasil putaran jarum panjang dial gauge tertinggi ke kiri

• ( - )  merupakan hasil putaran jarum panjang dial gauge tertinggi ke kanan

Contoh :

Misal hasil pengukuran menggunakan Dial Indikator ke kiri adalah 0,10 mm. Sedangkan yang ke kanan adalah 0,10 mm. Maka hasil pengukuran Run Out yaitu (0,10 mm + 0,10 mm) : 2  = 0,10 mm.

Cara Mengirim Balasan Otomatis ke SMS di Android

Jika Anda biasanya cepat menanggapi SMS orang, mungkin khawatir jika Anda tidak membalas untuk sementara waktu. Untungnya, mudah untuk mengatur balasan teks otomatis di Android.



Menggunakan beberapa aplikasi, Anda dapat mengirim tanggapan otomatis kepada orang-orang yang mencoba menghubungi Anda saat Anda mengemudi, dalam rapat, atau sibuk. Inilah cara membalas otomatis ke SMS di Android.

Bersihkan Foto iPhone Buruk Anda Dengan 4 Aplikasi Ini

Jika Anda senang sekali, mengatur camera roll iPhone Anda bisa menjadi membosankan. Terutama ada dua tugas: membandingkan foto yang serupa untuk memilih yang terbaik dari kelompok itu, dan menyingkirkan foto yang buruk.



Mengapa tidak membiarkan aplikasi pintar membuat tugas-tugas ini cepat dan mudah bagi Anda? Pilih aplikasi pengambilan foto iPhone dari daftar di bawah ini.



Sebelum Kita

Cara TOP Kompresi Mesin Motor 4 Tak

Cara TOP Kompresi Mesin Motor 4 Tak - Posisi TOP ini hanya dapat ditemukan pada motor 4 tak, sedangkan pada mesin motor 2 tidak perlu mengatur TOP kompresi, misal ketika akan memasang cylinder head (kepala silinder) pada mesin motor 2 tak, silinder head tersebut dapat langsung dipasang tanpa harus setting sana sini.

Posisi TOP pada motor 4 tak adalah ketika posisi TMA (Titik Mati Atas), yaitu posisi piston / seher berada di bagian depan / atas. Serta posisi klep isap & klep buang dalam keadaan tertekan oleh templar roller, posisi noken as tidak menekan katup.

Akibat dari mesin motor tidak pada posisi TOP yaitu :

• Mesin loyo atau tidak bertenaga hal tersebut disebabkan karena era perputaran gas masuk & gas buang yang tidak pas.

• Hal lain yang dapat terjadi ketika mesin motor tidak dalam posisi TOP yaitu mesin tidak dapat dinyalakan.

Cara TOP Kompresi Motor 4 Tak Dengan Melihat Tanda "T" / Tanda Timing Pengapian

Siapkan alat yang digunakan untuk mencari posisi top yaitu obeng (-) dan kunci T (untuk ukuran kunci T nya berbeda - beda silahkan cari yang pas).

• 1. Lepas mur lubang intip posisi top & tutup blok magnet yang berada di bagian atas & kiri mesin menggunakan obeng (-).

Letak Mur Lubang Intip TOP & Baut Fly Wheel (Magnet Rotor)

• 2. Putar fly wheel (magnet rotor) menggunakan kuci (T) setelah itu cari dan lihat goresan "T" melalui lubang pengintip.

Putar Krug As & Posisi Tanda "T"

• 3. Jika sudah ketemu maka mesin motor sudah dalam posisi TOP.

Catatan : Cara tersebut umumnya digunakan ketika akan menyetel klep motor.

Cara TOP Kompresi Motor 4 Tak Dengan Melihat Tanda "Garis" Timing Gear / Gir Rantai Keteng

• 1. Lepas busi

• 2. Buka tutup keteng yang terdapat di cylinder head (kepala silinder)

• 3. Putar fly wheel (magnet rotor) menggunakan kunci T

• 4. Masukan obeng (-) atau (+) ke lubang busi yang penting obengnya dapat masuk ke lubang busi.

• 5. Dari lubang busi rasakan posisi piston sudah di TMA (Titik Mati Atas) atau belum.

Masukan Obeng Melalui Lubang Busi

• 6. Lihat tanda garis pada gear rantai keteng, ketika piston sudah dalam posisi TMA maka tanda garis di gear akan sejajar horisontal

Tanda Strip Pada Gear Rantai Kamprat

• 7. Jika tanda garis belum sejajar, putar magnet rotor 1x lagi. Atau jika belum dapat memposisikannya putar magnet sampai posisi TMA.

Catatan : Cara kedua ini bayak di lakukan ketika ingin memasang kembali noken As, atau setelah turun mesin (overhoul).

Cari TOP Kompresi Motor 4 Tak Saat Memasang Noken As (Camshaft)

Jika asal langsung memasang noken as tidak memperhatikan posisi seher berada di bagian yang tepat, misalnya pada posisi piston di tengah & posisi noken as sedang menekan klep.

Bisa saja motor tidak dapat dinyalakan atau mesin dapat menyala tetapi tenaganya loyo, atau malah klep bisa bertabrakan dengan piston yang mengakibatkan klep jadi bengkok.

Intinya ketika akan memasang kembali noken as perlu mengatur posisi piston terlebih dahulu pada posisi TMA. Posisi noken as yang sudah dalam poisis TOP yaitu kedua nok (tonjolan) noken as menghadap ke bawah atau berhadapan dengan piston. Untuk lebih jelasnya perhatikan gambar dibawah ini :

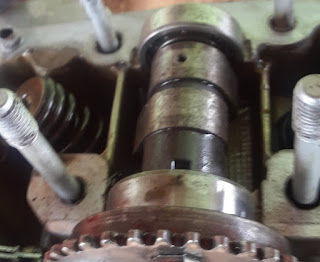

Posisi Noken As

Lebih mudahnya saat gear telah terpasang pada noken as umumnya terdapat tanda di gear pada silinder head. lalu tinggal paskan saja tandanya seperti yang telah dijelaskan sebelumnya.

Cara Menghidupkan Motor Injeksi Setelah Kehabisan Bensin

Cara Menghidupkan Motor Injeksi Setelah Kehabisan Bensin - Ada opini bahwa saat motor injeksi kehabisan bensin maka dapat mengakibatkan kerusakan yang fatal pada komponen sistem bahan bakar, terutama pada bagian injektornya.

Jika pada motor yang masih menggunakan sistem bahan bakar konvensional (menggunakan karburator), saat motor tersebut kehabisan bensin maka hal tersebut tidak mempengaruhi kerja karburator.

Hal tersebut juga berlaku untuk motor yang sudah menggunakan sistem bahan bakar injeksi (mengunakan injektor) saat motor injeksi kehabisan bensin maka juga tidak mempengaruhi kerja injektor atau tidak dapat membuat komponen tersebut (injektor) cepat rusak.

Perlu diketahui karena saat ini teknologi injeksi yang diaplikasikan pada motor semakin berkembang & canggih. Saat jumlah bahan bakar di tangki bahan bakar mulai menipis, maka tekanan pada fuel pump (pompa bahan bakar) akan diturukan secara otomatis, yang menyebabkan laju motor tersedat - sedat (berebet) sebagai peringatan bagi pengendara motor.

Motor Injeksi Kehabisan Bensin

Jika hal seperti yang telah disebutkan diatas diteruskan (bensin sampai habis), sistem langsung mematikan pasokan bahan bakar ke fuel pump. Dan fuel pump akan menutup atau off secara otomatis. Artinya, sudah ada sistem untuk mengunci dalam kondisi bensin telah habis.

Jika motor injeksi terlalu sering kehabisan bensin. Komponen yang akan berkurang umur pemakaiannya (lemah) bukan pada injektornya tetapi pada komponen fuel pumpnya.

Maka lebih baik ketika strip indikator bensin telah mendekti E segera isi tangki bahan bakar. Tetapi saat motor injeksi terlanjur sudah kehabisan bensin, maka cara untuk mengatasinya simak penjelasan berikut.

Cara Menghidupkan Motor Injeksi Setelah Kehabisan Bensin

1. Isi tangki motor dengan bensin, setelah bensin diisi jangan langsung stater motor. Cukup putar kunci kotak dari posisi OFF ke ON terlebih dahulu dan tunggu hingga suara fuel pump mati.

2. Setelah itu putar kunci kontak OFF - ON (�) sebanyak 5x. Langkah memutar kunci kontak berulang kali ini guna memberikan kesempatan fuel pump untuk memompa bahan bakar, dan untuk menghilangkan angin yang ada pada selang injektor.

Banyak pemilik motor injeksi langsung menyalakan motornya tanpa memahami langkah ini. Yang membuat mesin hidupnya lebih lama, sehingga banyak yang beranggapan motor susah dihidupkan.

3. Kemudian baru kunci kontak di hidupkan lagi (ON) maka akan terdengar suara berdenging yang menandakan fuel pump (pompa bahan bakar) mulai bekerja.

4. Terakhir starter untuk menyalakan mesin motor.

Warna Kabel Spul Honda Grand / Supra Series Beserta Fungsinya

Warna Kabel Spul Honda Grand / Supra Series Beserta Fungsinya - Pada setiap spul (stator coil) sepeda motor tentu tidak terlepas dari kabel yang berfungsi untuk menyalurkan arus atau penghubung arus dari komponen satu ke lainnya, serta kabel tersebut mempunyai warna yang berbeda antara satu dengan lainnya.

Spul pada motor honda grand mempunyai persamaan warna kabel dengan spul motor honda lain, diantaranya yaitu :

• Astrea 800

• Astrea Star

• Astrea Prima

• Honda win

• Supra

• Astrea Legenda

• Supra X

• Supra Fit

• Fit X/S

Kabel spul motor honda grand terdapat 4 kabel dengan warna berbeda, setiap kabel mempunyai fungsi yang berbeda-beda pula. Akan tetapi kabel tersebut saling ketergantungan antara kabel satu dengan kabel lainnya. Maksudnya ketika satu kabel tidak berfungsi kemungkinan dapat mempengaruhi fungsi kerja komponen lain, hal tersebut tentu akan menyebabkan komponen lain tidak dapat berfungsi dengan normal.

Warna Kabel Spul Motor Honda Grand Supra Serie Beserta Fungsinya

Warna Kabel Spul

1. Warna Kabel Hitam - Garis Merah

Warna kabel hitam garis merah dari spul digunakan sebagai kabel arus awal pada sistem pengapian. Kabel spul ini berfungsi sebagai spul pengapian atau sumber pengapian yang dikeluarkan oleh busi, jika spul ini lemah atau rusak maka sepeda motor tidak akan mengeluarkan api dari busi.

Untuk motor jenis ini tahanan spul pengapian berkisar 500 - 600 ohm, jika nilai tahanan lebih dari nilai tersebut maka dipastikan adanya kerusakan pada lilitan spul tersebut.

Baca Juga : Pin Soket CDI Honda Grand / Supra Series

2. Warna Kabel Kuning

Warna kabel kuning pada spul motor difungsikan sebagai arus awal dari lampu penerangan motor yang melewati kiprok terlebih dahulu untuk merubah arus AC dari spul menjadi arus DC ke lampu utama.

3. Warna Kabel Putih

Warna kabel putih dari spul motor berfungsi sebagai spul pengisian untuk sistem pengisian (cas) Accu, agar tegangan Accu tetap stabil ketika dipakai untuk sistem beban.

Warna kabel putih ini akan masuk terlebih dahulu ke kiprok (regulator) kemudian akan dibatasi tegangannya menjadi 14,50 Volt sebelum masuk ke Accu.

4. Warna Kabel Biru - Garis Kuning

Warna kabel biru garis dari spul berfungsi sebagai pulse, yang menormalkan ataupun menstabilkan sistem pengapian pada sepeda motor.

Untuk cara pemeriksaan setiap kabel spul tersebut dengan cara menempelkan ujung kabel tersebut ke massa (-) atau ke body motor, jika percikan api keluar maka kabel tersebut masih normal akan tetapi jika di kabel tidak mengeluarkan percikan api spulnya rusak.

Sementara untuk pemeriksaan pada pulser tidak dapat dilakukan dengan cara manual, cara pemeriksaan pulser memerlukan alat bantu yaitu AVOmeter atau multitester.

9 Cara Mengatasi Kartu SIM Tidak Ada Layanan Di HP Xiaomi Sebelum Ke Service Center

Pernah gak kamu mengalami masalah hp xiaomi tidak ada layanan jaringan ? Setelah di cek, bukannya sim 1 tidak tersedia tapi malah kartu sim terbaca. Kan aneh ..

Masalah kartu sim terdeteksi tapi tidak ada jaringan di hp android tentu akan mengakibatkan kamu tidak bisa melakukan panggilan telepon, chat via whatsapp ataupun akses internet.

Hal ini dikarenakan jaringan atau sinyal hp xiaomi

Cara Mengakses Desktop Linux Anda Dari Windows

Menyiapkan server Linux? Mungkin Anda telah mengonfigurasinya sebagai solusi penyimpanan jaringan. Atau mungkin Anda memiliki PC kerja Linux, pusat media, atau PC sekunder sederhana di ruangan lain.



Apa pun masalahnya, pada titik tertentu Anda harus mengakses perangkat Linux dari jarak jauh dari PC Windows atau laptop. Jadi, apa solusinya?



Pengguna Windows memiliki beberapa alat yang

2 Cara Menonaktifkan Pembaruan Chrome Otomatis di Windows

Pembaruan Google Chrome sangat tidak mengganggu. Namun, jika Anda memutuskan untuk tidak menjalankannya secara otomatis, tidak ada pengaturan di browser untuk mematikannya. Bagi orang-orang yang lebih suka tingkat kontrol yang lebih rinci atas pembaruan mereka, itu adalah masalah.



Untungnya, pengguna Windows dapat menonaktifkan pembaruan otomatis hanya dalam beberapa langkah mudah. Baca terus

7 Pembaca PDF dan Ebook Terbaik Untuk Windows

Selama beberapa tahun terakhir, ebooks telah berubah dari ide novel menjadi alternatif yang dianut luas untuk literatur cetak. Perangkat seperti Nook dan Kindle telah menjadi hal yang biasa tetapi itu bukan satu-satunya pilihan jika Anda ingin melihat apa yang ditawarkan ebooks. Saat ini, ada beberapa pembaca ebook yang layak untuk Windows.



Jika Anda ingin belajar lebih banyak, teruslah

Cara Membaca Pin Soket CDI Motor Suzuki

Padang sistem pengapian  Capacitor Discharge Ignition (CDI) terdapat 2 jenis yaitu : Sistem pengapian CDI AC & sistem pengapian CDI DC.

Pada CDI terdapat soket dan memiliki warna kabel yang berbeda-beda pada setiap pabrikan merk sepeda motor baik itu motor Suzuki, honda, kawasaki dan yang lainnya. Oleh sebab itu sudah menjadi ciri khas dari setiap pabrikan motor tersebut, bahkan warna kabel body nya pun juga berbeda dalam penerapan pada komponen kelistrikan sepeda motor tersebut.

Berikut Cara Membaca Pin Socket CDI Motor Suzuki

1. Suzuki Satria 150F

Pin Soket Satria 150F

• 1. Koil (Putih/Biru)

• 2. Massa (Hitam/Putih)

• 3. Pulser (Biru/Kuning)

• 4. Massa (Hijau/putih)

• 5.Tachometer

• 6. 12Volt (Orange)

2. Suzuki Satria 120R

Pin Soket Satria 120R

• 1. 12 Volt  (Hijau/Putih)

• 2. Nol

• 3. Pulser (Biru/Kuning)

• 4. Massa (Hitam/Putih)

• 5. Massa (Orange)

• 6. Koil (Putih/Biru)

3. Suzuki Smash

Pin Soket Smash

• 1. Koil

• 2. Massa

• 3. Pulser

• 4. Massa

• 5. Nol

• 6. 12Volt

4. Suzuki Spin 125

Pin Soket Spin 125

• 1. Koil

• 2. Massa

• 3. Nol

• 4. Pulser

• 5. Nol

• 6. 12Volt

5. Shogun 110

Pin Soket Shogun 110

• 1. Massa

• 2. Pulser

• 3. Koil

• 4. Nol

• 5. 12 Volt

• 6. Nol

6. Shogun 125

Pin Soket Shogun 125

• 1. Massa

• 2. Pulser

• 3. Koil

• 4. Nol

• 5. 12 Volt

• 6. Nol

7. Thunder 250

Pin Soket Thunder 125

• 1. Massa

• 2. Nol

• 3. 12 Volt

• 4. Koil

• 5. Nol

• 6. Nol

• 7. Massa

• 8. Pulser

Cara Membaca Pin Soket CDI Motor Honda

Cara Membaca Pin Soket CDI Motor Honda - Berikut ini akan dijelaskan mengenai cara membaca terminal CDI pada motor HONDA.

Berikut Cara Membaca Pin Socket CDI Motor Honda

1. Honda Tiger

Pin Soket Tiger

• 1. Massa

• 2. Pulser

• 3. Koil

• 4. Massa

• 5. Spul

• 6. Input Kunci Kontak

2. Mega PRO

Pin Soket Mega PRO

• 1. Massa

• 2. Pulser

• 3. Koil

• 4. Nol

• 5. 12 Volt

• 6. Nol

3. Honda Star, Astrea Prima, Astrea Grand, Supra, Supra X, Supra Fit, Revo

Pin Soket Star, Astrea, Supra Series & Revo

• 1. Massa

• 2. Pulser

• 3. Kunci Kontak

• 4. Spul Input

• 5. Koil

4. Honda Revo 110 / Blade

Pin Soket Revo 110 / Blade

• 1. Aki (+) 12 Volt

• 2. Koil

• 3. Pulser

• 4. Nol

• 5. Massa

5. Karisma 125

Pin Soket Karisma 125

• 1. Koil

• 2. Massa

• 3. 12 Volt

• 4. Pulser

6. CBR 150

Pin Soket CBR 150

• 1. 12 Volt

• 2. Pulser

• 3. Tachometer

• 4. Massa

• 5. Koil

7. Kirana

Pin Soket Kirana

• 1. 12 Volt

• 2. Pulser

• 3. Massa

• 4. Koil

8. Vario/Click

Pin Soket Honda Vario

• 1. 12 Volt

• 2. Starter

• 3. Pulser

• 4. Nol

• 5. Massa Temp

• 6. Massa F/S

• 7. Relay

• 8. Choke

• 9. Nol

• 10. Koil

• 11. Nol

• 12. Nol

• 13. Nol

• 14. Temp

• 15. Nol

• 16. Nol

• 17. Foot Switch

• 18. Temp Indikator

9. Honda BEAT

Pin Soket Honda Beat

• 1. Starter

• 2. Pulser

• 3. Nol

• 4. Nol

• 5. Foot Switch

• 6. Cooke

• 7. Relay

• 8. 12 Volt

• 9. Massa

• 10. Koil

10. Sonic 125

Pin Soket Sonic 125

• 1. 12 Volt

• 2. Pulser

• 3. Massa

• 4. Koil

Arti Warna Kabel Kelistrikan Motor Honda, Yamaha, Kawasaki & Suzuki

Arti Warna Kabel Kelistrikan Motor Honda, Yamaha, Kawasaki & Suzuki - Warna kabel pada setiap merek motor memiliki arti berbeda-beda. Pada dasarnya warna kabel itu hanya mewakili muatan positif (+) dan muatan negatif (-).

Warna Kabel Kelistrikan Motor Honda, Yamaha, Kawasaki & Suzuki Beserta Fungsinya

1. Warna Kabel Motor HONDA

• Hijau : Massa (-)

• Merah : Batteray / Accu (+)

• Hitam : Kunci kontak untuk pengapian DC

• Hitam Garis Putih  : Kunci kontak untuk pengapian AC

• Putih Di spul : Pengisian

• Putih Di Kepala : Lampu depan dekat

• Biru : Lampu depan jauh

• Kuning : Arus listrik ke saklar lampu

• Abu - Abu : Flasher

• Biru Laut : Sein kanan

• Orange : Sein kiri

• Coklat : Lampu seri

• Hitam Garis Merah : Spull ke CDI (arus AC)

• Hitam Garis Putih : Kunci kontak

• Biru Garis Kuning : Pulser CDI

• Hijau Garis Kuning : Lampu Rem

2. Warna Kabel Motor YAMAHA

• Hitam : (massa)

• Merah : (batteray +)

• Kuning : Lampu depan jauh

• Hijau : Lampu depan dekat

• Coklat : Arus (+) ke kunci kontak

• Coklat tua : Sein kiri

• Hijau tua : Sein kanan

• Putih Garis Merah  : Pulser

• Hijau Garis Hitam : Rem

• Pink : Klakson

• Biru : Lampu seri

• Hijau Garis Kuning : Swit rem depan

• Biru Garis Putih : Electric stater

• Coklat dan hijau : Spul CDI

• Orange : Koil

• Hitam Garis Putih : Kunci kontak

• Coklat Garis Putih : Flasher sein

3. Warna Kabel Motor KAWASAKI

• Hitam Garis Kuning : Massa (-)

• Putih Merah : Batteray / Accu (+)

• Merah Garis hitam : Lampu depan jauh

• Merah Garis Kuning : Lampu depan dekat

• Abu Abu : Sein kanan

• Hijau : Sein kiri

• Biru : Lampu rem

• Merah : Lampu seri belakang

• Coklat : Klakson

4. Warna Kabel motor SUZUKI

• Hitam Garis Putih : Massa (-)

• Merah : Batteray / Accu (+)

• Putih Garis Merah : Pengisian dari spul

• Kuning Garis Putih : Penerangan ke saklar lampu

• Orange : Kunci kontak

• Abu Abu : Lampu Belakang

• Putih Garis Hitam : Lampu rem

• Hijau Muda : Sein kanan

• Hitam : Sein kiri

• Putih Garis Biru : CDI ke Koil

• Biru Garis Kuning : Pulser ke CDI

6 Cara Masuk Akun Whatsapp Tanpa Verifikasi Di Hp Android (UPDATE 2020)

Masuk Whatsapp Tanpa Verifikasi - Bagi para pengguna aplikasi whatsapp, tidak bisa login wa merupakan masalah terbesar. Dengan tidak bisa masuk ke aplikasi tersebut secara otomatis kamu akan kehilangan akun wa lama beserta kontak didalamnya.

Tidak hanya itu, kamu juga akan semua stiker whatsapp keren yang sudah kamu kumpulkan juga ikut hilang. Tidak heran jika banyak yang mencari cara masuk

AirDrop Tidak Bekerja? Perbaiki Dengan Cepat Dengan Tips Ini

AirDrop seharusnya memudahkan untuk mentransfer data dari satu perangkat Apple ke perangkat lainnya. Itu menggunakan Wi-Fi dan Bluetooth untuk membuat saluran komunikasi terenkripsi. Namun sayangnya, AirDrop jauh dari sempurna dan tidak selalu berfungsi seperti yang seharusnya.



Jika Anda pernah mempertanyakan mengapa AirDrop tidak berfungsi pada iPhone atau Mac Anda, kami memiliki bantuan

7 Aplikasi dan Situs Terbaik Untuk Memeriksa Kualitas Udara Di Tempat Anda

Udara yang Anda hirup setiap hari lebih beracun dari sebelumnya karena tingkat polusi terus meningkat di seluruh dunia. Apakah Anda pergi untuk bersantai atau berangkat kerja, sebaiknya perhatikan kualitas udara lingkungan Anda sehingga Anda dapat mengambil tindakan pencegahan jika diperlukan.



Berikut adalah aplikasi dan layanan kualitas udara terbaik yang akan membantu Anda, Anda dapat

Alternatif Skype Gratis Terbaik Untuk PC Windows Anda

Mungkin Anda telah melakukan panggilan video dengan Skype setidaknya satu kali. Tetapi hanya karena Skype sangat populer bukan berarti itu yang terbaik.



Apakah Anda tidak suka Skype atau tidak dapat menggunakannya karena alasan tertentu, kami telah mengumpulkan beberapa alternatif Skype untuk PC Anda.



Haruskah Anda Menghindari Skype

Microsoft menawarkan dua versi Skype untuk Windows 10:

Fungsi Dial Indikator & Cara Menggunakannya

Fungsi Dial Indikator & Cara Menggunakannya - Dial indicator atau yang sering disebut juga Dial Gauge merupakan salah satu alat ukur mekanik yang biasa digunakan pada bengkel otomotif.

Fungsi Dial Indikator (Dial Gauge)

Dial gauge atau dial indikator berfungsi untuk :

• 1. Memeriksa penyimpangan yang sangat kecil dari bidang datar

• 2. Memeriksa Benda bulat

• 3. Memeriksa Benda permukaan lengkung

• 4. Memeriksa kerataan dari permukaan benda

• 5. Memeriksa penyimpangan eksentris

• 6. Memeriksa kesejajaran permukaan benda

• 7. Menyetel kesentrisan benda pada pencekam mesin bubut

• 8. Memeriksa penyimpangan bantalan pada poros engkol.

Bagian - Bagian Dial Indikator Dan Fungsinya

Konstruksi dan komponen pada dial indikator dapat dilihat seperti gambar di bawah ini :

Bagian - Bagian Dial indikator

1. Outer Ring
Bagian dial gauge yang berfungsi untuk kalibrasi (menempatkan skala jarum panjang pada angka nol). Outer ring dapat diputar ke kiri atau ke kanan untuk menentukan posisi angka nol yang tepat.

Artinya posisi angka nol tidak pasti selalu berada di atas, tetapi bisa ada pada posisi di bawah atau disamping, tergantung pada posisi mana yang kita kehendaki pada saat porses mengukur benda kerja.

2. Sekrup Pengunci (Fine Adjustment)

Komponen ini berbentuk seperti sekrup untuk mengunci outer ring saat proses kalibrasi dial indikator. Sehingga saat dial gauge sudah dikalibrasi angkanya tidak berubah.

3. Jarum Panjang (Jarum Penunjuk)
Jarum panjang ini akan langsung bergerak saat bidang sentuh tertekan oleh benda kerja, nilai pergerakan dari jarum tersebut tergantung dari beberapa nilai skala dial gauge yang digunakan.

Misalnya nilai skala dial gauge 0,01 mm, jika jarum panjang bergerak dari angka 0 - 10 berarti nilai pergerakan jarum panjang tersebut adalah 0,01 mm x 10 = 0,1 mm.

4. Jarum Pendek (Jarum Penghitung Putaran)
Jarum pendek akan bergerak satu ruas, jika jarum panjang bergerak dari angka nol sampai dengan angka nol lagi (satu putaran).

5. Batas Toleransi
Dua alat ini dapat digeser ke kiri atau ke kanan sampai dengan kehendak kita, untuk melihat batas pergerakan jarum panjang ke arah kiri dan kanan, pada saat proses pengukuran benda kerja.

6. Stem
Stem pada indikator yang berfungsi sebagai tempat spindle bergerak naik turun.

7. Spindel
Spindel terletak dibagian bawah dial indicator yang berfungsi sebagai input data ke dial indicator.

8. Bidang Sentuh
Alat ini akan bergerak naik dan turun saat bersentuhan dengan permukaan benda kerja.

9. Magnetic Switch
Magnetic switch digunakan sebagai base (landasan) magnet yang diletakan di atas meja pengukuran (papan besi). Agar saat melakukan pengukuran posisi alat tidak goyang atau rubah.

Jenis - Jenis Dial Indikator (Dial Gauge)

Dial gauge sendiri ada beberapa jenis sesuai dengan skala yang digunakan, yaitu :

• 1. Dial gauge dengan nilai skala 0,01 mm, jenis ini dapat digunakan untuk mengukur dengan batas ukuran sampai dengan 10 mm.

• 2. Dial gauge dengan nilai skala 0,01 mm, jenis ini mempunyai batas ukur sampai dengan 1 mm.

• 3. Dial gauge dengan nilai skala 0,0005 mm, jenis ini mempunyai batas ukur sampai 0,025 mm.

Cara Menggunakan Dial Indikator (Dial Gauge)

Langkah 1 : Pemasangan dial gauge pada batang penyangga

• Masukkan batang penyangga pada lubang tangkai dial indikator (bagian belakang alat). Kemudian kencangkan baut penguncinya / pengencangnya.

Langkah 2 : Kalibarasi dial gauge (dial indikator)

• 1. Letakkan bidang sentuk dial indikator pada permukaan benda kerja yang akan diukur dengan posisi alat tegak lurus dan spindle sedikit tertekan.

• 2. Jika posisi dial sudah tegak lurus dan spindle juga sedikit tertekan, selanjutnya kendorkan outer ring untuk melakukan kalibrasi.

• 3. Amatilah skala untuk jarum panjang (skala utama).

• 4. Jika pada skala utama tidak menunjukkan pada angka 0 (nol), maka putarlah outer ring searah jarum jam atau sebaliknya, tergantung dari kebutuhan (sampai jarum skala utama menunjukkan pada angka nol "0").

Langkah 3 : Melakukan pengukuran menggunakan dial indikator

• 1. Nyalakan aliran magnet (memutar tombol magnetic switch) yang ada pada bagian bawah ke posisi on. Setelah itu bersihkan permukaan benda kerja yang akan diukur dari kotoran.

• 2. Kemudian posisikan spinldel (bidang sentuh) tepat diaatas permukaan benda kerja sampai menyentuh atau terjadi gesekan antara bidang sentuh alat dengan benda kerja. (Lihat gambar dibawah)

Posisi Dial Indikator

• 3. Kemudian benda kerja digeserkan ke kanan atau ke kiri, jika jarum pada dial indikator itu berputar searah jarum jam maka benda kerja tersebut permukaanya cembung atau menonjol ke atas.

• 4. Sedangkan jika jarum pada dial indikator berputar berlawanan dengan arah jarum jam maka benda tersebut cekung.

Adapun metode pengukuran yang digunakan dial indikator adalah sebagai berikut :

• Benda kerja yang dipindahkan, dial indikator tetap pada posisi diam.

• Dial indicator yang dipindahkan, benda kerja tetap pada posisi diam.

• Benda kerja diputar, dial indicator tetap pada posisi diam

Yang perlu diperhatikan dalam menggunakan dial indikator adalah keadaan permukaan benda yang akan diukur harus bersih, posisi bidang sentuh tegak lurus pada permukaan komponen yang diperiksa, dan metode pengukuran yang digunakan.

3. Membaca Hasil Pengukuran Dial Indikator

Pada dial indikator terdapat 2 skala, yaitu :

a. Skala besar (terdiri dari 100 strip)
Pada skala besar tiap stripnya bernilai 0,01 mm. Jadi ketika jarum panjang berputar 1 kali penuh maka menunjukkan pengukuran tersebut sejauh 1 mm.

b. Skala kecil
Skala kecil merupakan penghitung putaran dari jarum panjang pada skala yang besar.

Contoh : Jika jarum panjang pada skala besar bergerak sejauh 6 strip dan jarum pendek bergerak pada skala 3 maka artinya hasil pengukurannya adalah 3,06 mm.

Pengukuran diatas diperoleh dari :

• Skala pada jarum panjang dibaca : 6 x 0,01 mm = 0,06 mm

• Skala pada jarum pendek dibaca : 3 x 1 mm = 3 mm

• Maka hasil pengukurannya adalah 0,06 mm + 3 mm = 3,06 mm.

Cara Penyimpanan & Perawatan Dial Indikator

• 1. Suhu ruangan penyimpanan alat adalah 20� C supaya tidak terjadi perubahan fisik akibat meningkatnya suhu.

• 2. Kondisi ruangan penyimpanan alat tidak terlalu lembab supaya tidak berkorosi (kelembaban udara 50 - 60 %).

• 3. Setelah dipakai dimasukkan kembali ke kotak penyimpananya.

• 4. Dipakai sesuai dengan fungsinya.

• 5. Dipakai menurut petunjuk operasional dan keselamatan kerja yang telah ditentukan.

• 6. Dial indikator jangan sampai jatuh atau terkena benturan keras.

• 7. Bersihkan debu atau kotoran dari poros peraba atau batang pengukur sebelum dan sesudah pemakaian.

• 8. Jangan melumasi poros peraba dengan minyak agar debu tidak melekat

• 9. Cara menaikkan dan menurunkan poros peraba haruslah hati-hati, jangan menimbulkan sentakan mekanisme didalamnya.

• 10. Penyimpanan dial indicator secara baik harus bebas dari sinar matahari secara langsung, kelembapan tinggi, dan debu atau kotoran.
